LES LASERS

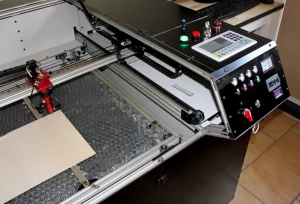

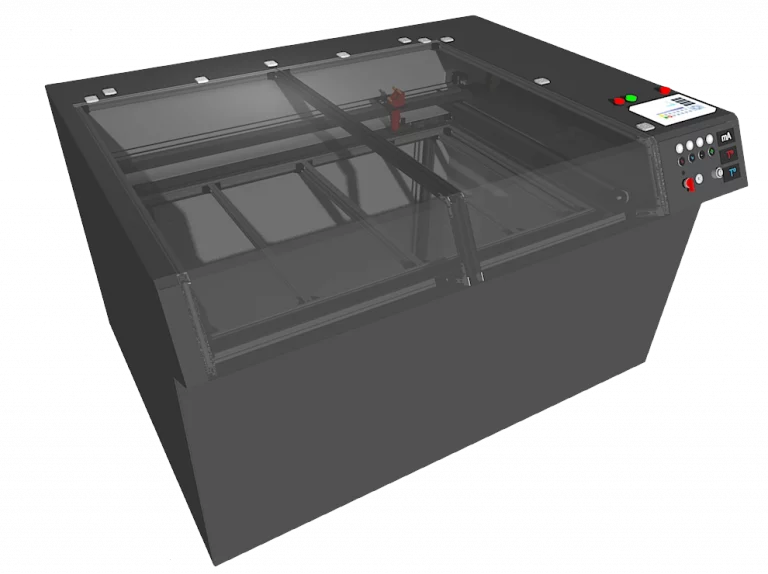

STARDUST, une graveuse unique au monde
– Dimension du plateau : 1200 x 720 mm
– Puissance du laser : 90 W
– Diamètre du faisceau : 0,2 mm
– Système de contrôle : Ruida
– Boutons : plein, partout, et qui brillent de mille feux
Il a fallu un mois et demi pour construire cette machine.
Assembler les profilés, fixer la motorisation et l’électronique, câbler les éléments entre eux, relier le refroidissement et l’extraction des fumées… puis installer délicatement le laser de 8 cm de diamètre et 1 mètre de long. Quelle épreuve !
Mais ça en valait la peine, elle est resplendissante, et parée à accueillir tous vos projets.

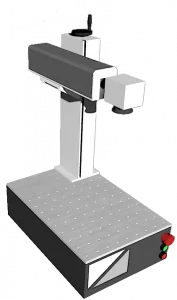

GALVY, PETIT MAIS COSTAUD
– Dimension du plateau : 175 x 175mm
– Puissance du laser : 30 W
– Diamètre du faisceau : 0,03 mm
– Vitesse : 5000 mm/s
Sa petite taille de plateau est compensée par sa vitesse d’exécution de gravure.
Elle peut graver des métaux ainsi que des polymères sans les faire fondre.
Sur le titane et les aciers inoxydables, il est même possible de créer des nuances de couleur.
Les technologies laser
LE LASER CO2
Comme son nom l’indique, c’est un gaz, le dioxyde de carbone contenu dans une chambre appelée résonateur, qui émet un rayonnement thermique quand il est excité.
Une tension de 20 000 Volts, mais seulement d’une dizaine de milliampères traverse ce gaz.
Les atomes ainsi excités, vont revenir à leur état normal d’énergie, plusieurs dizaines de milliers de fois par seconde. Ce retour à leur état fondamental va libérer un photon dans la longueur d’onde de 10 600 nm, soit dans l’infrarouge.
Ces milliards de photons produits vont ensuite rebondir sur des miroirs situés aux extrémités du laser. L’un des miroirs, semi-transparent, va en laisser passer une partie sous la forme d’un faisceau d’environ 1cm de diamètre.

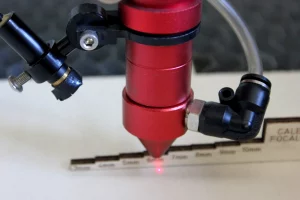

D’autre autres miroirs dits primaires, secondaires et tertiaires vont dévier le faisceau pour l’amener vers une lentille convergente. Cette précieuse lentille va alors concentrer le faisceau en un diamètre de 0,2 mm, permettant ainsi de découper des matériaux variés.
La puissance de notre laser ne nous permet malheureusement pas de découper des surfaces métalliques.
Cette longueur d’onde n’est pas adaptée, sauf pour certains revêtements de surface (l’aluminium anodisé par exemple).
Notre atelier dispose d’un laser CO2 de 90 watts, il peut donc couper du contreplaqué ou du bois massif jusqu’à une épaisseur d’une dizaine de millimètres.
Matières possibles :
Bois – Papier – Carton – Tissu – Caoutchouc – Verre – Céramique – Certains polymères comme l’acrylique.
LE LASER DIODE
Ce laser fonctionne un peu comme une ampoule LED de salon.
Tout comme les rubans à LED multicolores du commerce, ou bien les sabres dans Star Wars™, ces laser peuvent émettre plusieurs longueurs d’ondes selon le cristal utilisé.
Du rouge à environ 740nm au violet vers 380nm, ce sont essentiellement les lasers bleus autour de 450 nm qui sont les plus utilisés dans le domaine de gravure.
De quelques milliwatts à une dizaine de watts, ils permettent le plus souvent de graver les matériaux ; la découpe reste possible avec des matériaux fins et en de nombreuses passes.
De par sa nature visible, le faisceau peut provoquer des lésions oculaires si regardé à l’œil nu, d’où l’importance de porter des protections adaptées.
Matières possibles :
Les mêmes que celle du laser CO2

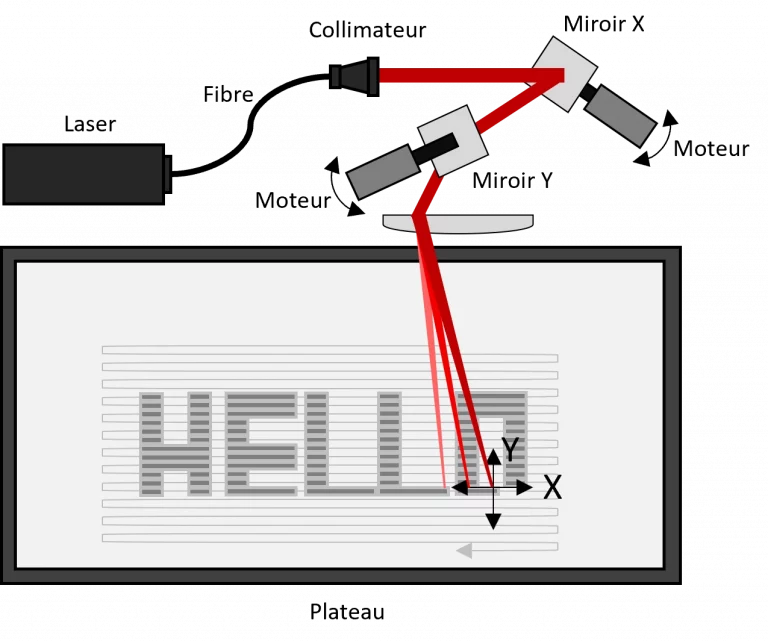

LE LASER FIBRE
Ce type de laser est particulièrement adapté au marquage des métaux.
Avec une longueur d’onde de 1 064 nm, ce laser permet de graver l’acier et l’aluminium, et dans certaines conditions, peut d’enlever la matière par couches successives de quelques dixièmes de millimètres, donnant un aspect 3D à l’objet.
Il est même possible de provoquer un changement de la surface du métal pour lui donner des couleurs allant du rouge au noir, en passant par le jaune, le vert ou le bleu.
On peut également nettoyer de la rouille, de la peinture ou des graisses en projetant ce laser sur les métaux.
Seul inconvénient, la surface de travail qui est de l’ordre de 20 à 40 cm.
